在采用CO保護氣的特種鋼帶生產線上，普通伺服電機無法直接滿足危險環境下的安全使用要求。該項目采用防爆伺服電機驅動電動缸，根據糾偏傳感器的反饋調整鋼帶位置，在滿足IIB T4防爆要求的同時，實現鋼帶調偏機構的閉環控制和精確定位。
一、項目背景
特種鋼帶在連續輸送、軋制或熱處理過程中，可能因?yàn)閺埩ψ兓⑤佂财?、材料厚度不均及設備振動出現橫向跑偏。
如果鋼帶偏移不能及時糾正，可能引起收卷不齊、邊緣磨損、產品尺寸偏差，嚴重時還會造成停機。因此，生產線需要通過糾偏傳感器、伺服系統和電動缸組成閉環調偏機構，對鋼帶位置進行連續檢測和動態修正。
本項目生產區域使用CO保護氣，現場提出IIB T4防爆要求，電機不僅需要具備位置控制能力，還必須根據危險區域劃分和介質條件選擇具有對應認證范圍的防爆產品。

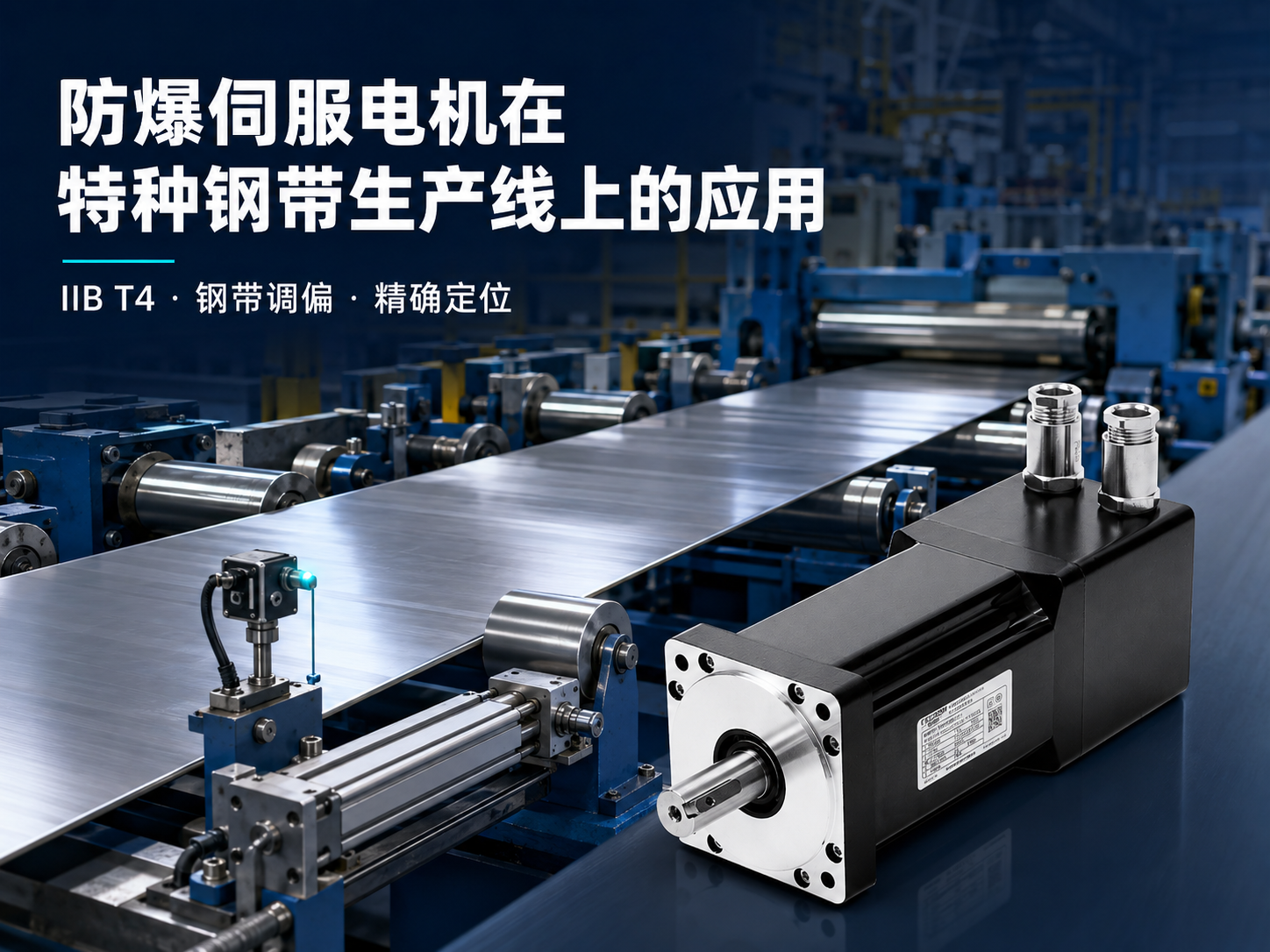

防爆伺服電機在特種鋼帶生產線上的應用
二、特種鋼帶調偏面臨哪些難點？
1. CO保護氣帶來防爆要求
一氧化碳具有可燃性和毒性。實際選型時，不能只寫“IIB T4”，還應確認危險區域、氣體組別、溫度組別、設備保護級別以及完整防爆標志。
IIB表示相應的爆炸性氣體組別，T4表示設備允許的最高表面溫度等級。最終配置必須以目標電機銘牌、防爆證書和項目危險區域設計文件為準。
2. 鋼帶調偏需要快速而平穩
鋼帶在連續運行時，調偏機構需要根據傳感器偏差信號快速動作。如果系統響應過慢，鋼帶可能繼續偏移；如果控制過于激進，又容易出現反復擺動和過度糾偏。
因此，伺服系統需要兼顧響應速度、定位精度和運行平穩性，并結合鋼帶速度、糾偏量及機構剛性設置控制參數。
3. 電機旋轉運動需要轉換為直線運動
鋼帶糾偏通常需要推動輥筒或?qū)驒C(jī)構橫向移動。防爆伺服電機需要與減速傳動機構、電動缸或絲杠機構配合，將旋轉運動轉換為可控的直線位移。
電動缸的推力、行程、移動速度、重復定位精度、傳動間隙和工作頻率都會影響最終調偏效果，不能只按電機功率進行選型。
三、項目方案配置
| 組成部分 | 項目配置 | 主要作用 |
|---|---|---|
| 防爆伺服電機 | 易普森EXPSION EXP系列 | 為調偏機構提供受控轉矩和位置輸出 |
| 伺服驅動器 | EHSD20系列 | 接收控制指令，完成位置、速度和轉矩閉環控制 |
| 直線執行機構 | 摩勒森電動缸及減速傳動機構 | 將電機旋轉轉換為鋼帶調偏所需的直線位移 |
| 檢測部分 | 鋼帶糾偏傳感器 | 檢測鋼帶邊緣或中心位置偏差 |
| 上位控制 | PLC或糾偏控制器 | 計算偏差并向伺服系統發送調節指令 |
易普森EXP系列技術資料覆蓋多個機框和功率規格，系列額定功率范圍為0.2～7.5 kW。該范圍屬于系列資料，不代表本項目已經確定具體功率；實際型號仍需根據電動缸推力、運行速度、加速度和負載慣量計算。
四、防爆伺服電機如何完成鋼帶調偏？
鋼帶調偏系統首先通過傳感器檢測鋼帶邊緣或中心線位置。當檢測值偏離設定位置時，控制器計算偏差方向和修正量，并向EHSD20伺服驅動器發送位置或速度指令。
EHSD20驅動防爆伺服電機旋轉，再通過電動缸和減速傳動機構推動糾偏輥移動。編碼器將電機實際位置反饋給驅動器，形成閉環控制。當鋼帶回到允許范圍后，執行機構停止或保持當前位置。
這套控制邏輯能夠把“鋼帶偏差”轉換為“電動缸位移”，適合需要頻繁微調和重復定位的連續生產設備。
五、方案的關鍵技術點
防爆要求必須落實到具體型號
IIB T4是項目提出的基本要求，但不是完整防爆標志。采購前應核對電機完整防爆標志、認證證書、環境溫度和危險區域適用范圍，不能只憑系列名稱判斷。
驅動器安裝位置需要單獨確認
防爆電機取得相應認證，不代表伺服驅動器、電動缸和整套系統自動具備同樣的防爆能力。EHSD20驅動器宜布置在安全區域的控制柜內；如果必須安裝在危險區域，應根據現場設計配置具有相應防護方式的電柜及配套電氣設施。
電動缸應按負載計算選型
電動缸選型至少需要確認最大推力、有效行程、運行速度、加速度、工作頻率、安裝方式和允許間隙。調偏機構如果存在較大摩擦力或沖擊負載，還應保留合理的轉矩余量。
控制參數應與生產線速度匹配
鋼帶運行速度越高，系統對傳感器采樣、伺服響應和機械剛性的要求越高。調試時需要綜合設置位置環增益、加減速時間和限位保護，避免糾偏遲滯或機構往復振蕩。
六、應用價值
采用防爆伺服電機、電動缸和糾偏傳感器組成閉環系統，可以帶來以下技術價值：
- 滿足CO保護氣相關危險環境對電機防爆性能的要求；
- 根據鋼帶偏差自動調整糾偏輥位置；
- 相比普通開環驅動方式，更容易實現可重復的位置控制；
- 電動缸結構便于與現有鋼帶生產線集成；
- 可通過驅動器參數調整調偏速度和響應特性；
- 有利于減少人工干預，提高連續生產過程的穩定性。
由于項目沒有提供量化測試數據，實際定位精度、響應時間和生產改善幅度應以現場調試及驗收記錄為準。
七、類似項目選型前需要提供哪些參數？
為防爆伺服電機和電動缸進行選型時，建議提前提供：
- 危險介質名稱及現場危險區域劃分；
- 要求的完整防爆標志及認證類型；
- 鋼帶運行速度、寬度和最大糾偏量；
- 電動缸最大推力、行程及移動速度；
- 調偏機構安裝方向和機械結構圖；
- 電機供電電壓及控制方式；
- 編碼器、通訊和制動器要求；
- 環境溫度、粉塵、濕度及防護等級要求；
- 驅動器和控制柜的安裝位置；
- 連續運行時間及動作頻率。
常見問題
IIB T4可以直接作為防爆電機的完整選型依據嗎？
不可以。IIB T4只說明氣體組別和溫度組別，選型時還需要確認防爆型式、危險區域、設備保護級別、環境溫度以及產品證書覆蓋范圍。
防爆伺服電機能直接驅動鋼帶調偏機構嗎？
通常需要配合電動缸、減速機構或絲杠機構。防爆伺服電機負責輸出可控的旋轉運動，電動缸負責將旋轉運動轉換為糾偏所需的直線位移。
鋼帶調偏應該使用位置控制還是速度控制？
需要根據控制器結構和糾偏邏輯確定。需要明確位移量和重復位置控制時，可采用位置控制；連續跟隨偏差信號時，也可使用速度控制或位置—速度復合控制。
防爆電機、驅動器和電動缸都需要防爆認證嗎？
需要根據各部件的實際安裝區域判斷。防爆電機的證書不能自動覆蓋驅動器、電動缸、接線附件或整套設備。位于危險區域內的電氣部件都應按照項目防爆設計分別核驗。
結語
特種鋼帶生產線的防爆調偏系統，需要同時解決危險環境適配、伺服閉環控制和電動缸機械匹配三個問題。易普森EXPSION可結合危險介質、防爆要求、功率、反饋、通訊及安裝條件提供EXP系列防爆伺服電機選型支持，摩勒森可根據推力、行程和速度要求配置相應電動缸及傳動機構。具體型號和認證范圍應以產品證書、技術資料及項目工況為準。
